Advanced RF Toolkit(高级射频工具箱)

Advanced RF Toolkit，即高级射频工具箱，汇聚了四款射频计算程序，并配备了工程常量、网络助手等实用功能，极大提升了产品研发的效率。本软件在珠江三角洲地区的部分V厂得到了广泛应用，诚邀您下载体验。

软件简介

本软件为免费软件，最新版本为ART3.02b，Advanced RF Toolkit射频计算小工具，旨在迅速计算功率等，便于优化射频计算！本软件（ART—Advanced RF Toolkit 高级射频工具箱）主要是为了解决CATV无源产品设计中如滤波器、混合器、分支分配器、衰减器等产品的计算机辅助设计问题，显著提高研发效率。该软件在珠江三角洲地区的部分CATV厂得到广泛应用，已成为CATV厂电子工程师不可或缺的工具之一。

功能概述

IND2001--空芯线圈电感计算程序

ATT2001--固定衰减器计算程序

EQQ--振幅均衡程序

--LC谐振计算程序

另外，软件还增添了微带线计算、工程常量、网络助手等实用功能

旨在为CATV无源产品如滤波器、混合器、分支分配器、衰减器等产品的设计提供计算机辅助设计，显著提高研发效率。

功能模块

（本软件为绿色软件，无需安装，部分电脑可能需注册附带的TabCtl32.ocx控件）

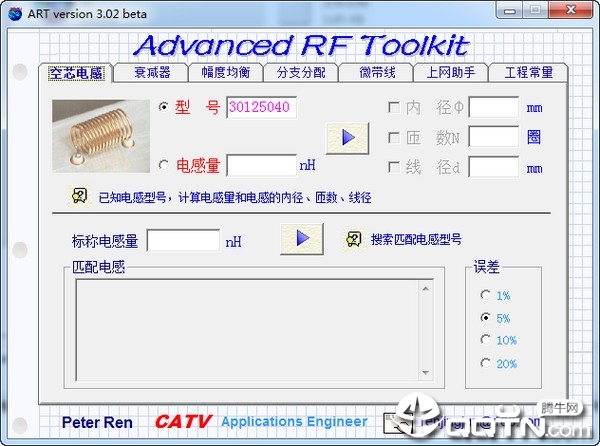

1. 空芯电感

空芯电感，亦称为空芯线圈或螺旋电感，通常采用漆包铜线在圆棒或其他骨架上紧密缠绕而成。

空芯线圈的型号命名：前两位数字代表线圈内径，如30即内径为3.0mm；后三位数字为线径，如040即线径为0.40mm；中间两位或三位数字表示匝数，如55即匝数为5.5圈，125即匝数为12.5圈。型号前加L表示左旋（Left），加R表示右旋（Right）。

举例：L30125040—表示漆包线径为0.4mm，内径为3mm，匝数为12.5圈的左旋空芯线圈。

R25170035—表示漆包线径为0.35mm，内径为2.5mm，匝数为17.0圈的右旋空芯线圈。

本软件能够计算特定型号空芯线圈的电感量，亦可根据您提供的电感量及误差范围，搜索匹配的电感型号及相应的线圈脚距等参数，以便用于PCB布板参考。

设计滤波器的一般步骤：

① 确定滤波器的电路拓扑结构，依据性能要求；

② 将滤波器的性能要求及选定的电路结构输入射频仿真软件，由其综合出接近您需求的实际电路；

③ 根据滤波器的性能要求设定优化目标，进行电路优化。优化目标应高于实际要求，因为射频仿真软件是基于理想状态进行优化的；

④ 优化完成后，确定电容值，电容一般选择0805或0603的贴片电容，以保证分布参数较小；

⑤ 确定电感型号：将优化后电路的电感值输入本软件，搜索匹配的电感型号。一般情况下，电感内径选择Φ3.0mm，线径选择Φ0.4mm。线径过细，线圈易变形；线径过粗，调试不便。

⑥ 设计PCB

⑦ 进行装机调试，出样机。

2. 衰减器

此功能在CATV分支器（Tap）及衰减器（Attenuator）设计中尤为常用。

本软件能够计算三种类型的衰减器：T型、Π型和桥T型，能够根据输入阻抗、输出阻抗与衰减量计算出相应的衰减器电路电阻值；也可依据给定的衰减器电路电阻值计算输入阻抗、输出阻抗与衰减量等参数。

3. 幅度均衡

此功能主要用于双向干线放大器级间的振幅均衡电路计算。

我们了解到，由于滤波器元件的品质因数Q不足，可能导致截止范围内频率响应的下凹或平滑化，进而增加滤波器拐角处的插入损耗。幅度均衡技术正是用来补偿截止频率附近频率响应的下凹现象。

4. 分支分配

此功能可进行CATV分支器和分配器的参数计算，作为实际设计的辅助参考。

5. 微带线

此部分提供四种功能：① 微带线特性参数计算；

② 直导线的电感量计算；

③ 在LC谐振电路中，电感L、电容C、频率F三者之间的计算；

④ 附加功能“局网飞鸿”，用于局域网内的信息传递（发送）。

Win2000和WinXP系统可自动接收，Win98和WinMe系统需使用程序Winpopup.exe接收。

6. 上网助手

此功能将常用网址汇总，便于上网使用。网际搜索功能可让您在此输入关键词，按“搜索”即可进行专门的网站搜索。

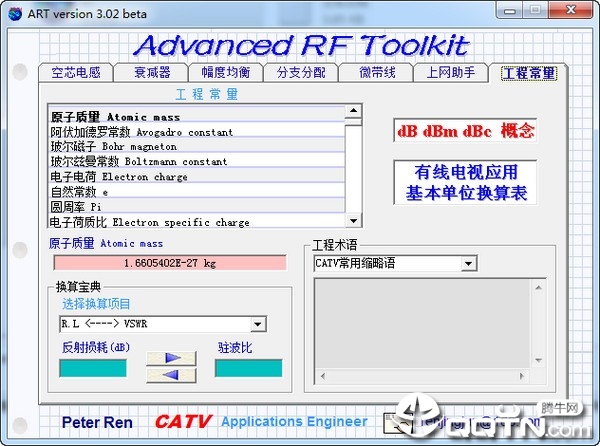

7. 工程常量

此部分列出了一些工程常量、工程术语、CATV常用缩略语、电磁波谱、美国线规等信息。

换算宝典可进行以下换算：驻波比与反射损耗的相互换算；

dBm与dBuV的相互换算；

摄氏度℃与华氏度℉的相互换算；

国际单位mm与英制单位mil的相互换算。
