J型天线计算器

J型天线计算器，一款专业的J型天线计算工具。用户只需输入所需频率，即可轻松计算出J型天线的各项参数，操作简便，极大地减轻了计算的负担，实乃一款极为实用的工具！

J型天线计算器简介

J型天线计算器是一个极为便捷的J型天线尺寸计算工具。若您打算制作J型天线，首先需要根据其频率计算出相应的尺寸与总长度。手动计算往往繁琐，而借助J型天线计算器，您只需输入频率，便可一键获得尺寸和总长度，省时省力。

使用方法

使用J型天线计算器非常简单，您只需输入频率，即可一键计算出所需的尺寸和总长度。

关于J型天线

J型天线，又被称作波兰人天线，其独特之处在于其辐射仰角较低，并具备一定的增益，效率更是达到1/4 GP天线的两倍。J型天线的上半部分为辐射段，下半部分则为匹配段。经过调整的J型天线，其阻抗为纯阻50欧，能够直接与50Ω的同轴电缆连接。由于其材料易得、制作简便，深受众多HAM爱好者的喜爱。

J型天线的工作原理：

J型天线在V/UHF波段极为流行，是一种无定向天线。

基本的J型天线可视作一个半波垂直振子，形似偶极振子天线。这一设计源于半波偶极振子的馈电方式。传统的偶极振子或地网天线的辐射图常会受到馈线及附近塔架、其他支撑物等平行于天线的反射体的影响。而J型天线则因其与馈线的交互作用最小，因此其辐射图与理想的垂直偶极振子相似。
理论上，J型天线的性能可视为在理想地面上配置的1/4波长辐射体。
J型天线的终端为高阻抗的1/2波长振子，其馈电点与低阻抗电缆相匹配。这一匹配通过设置一段1/4波长的线段实现，该线段一端与1/2波长振子的另一端相连。在短接处与高阻抗终端之间形成接近50Ω的点，馈线则接在此处。

本软件旨在为设计J型天线提供便利，特意将其汉化，以便国内的HAM友们更为轻松地使用。

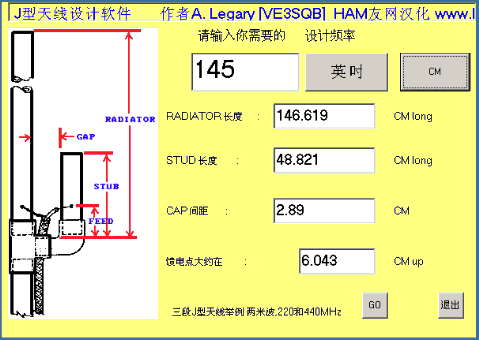

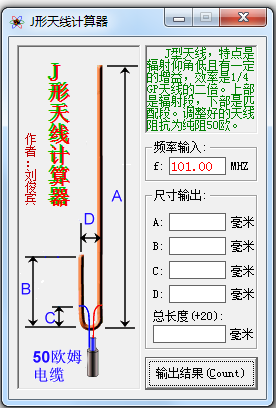

以下是软件工作界面的展示：
