西门子plcs7一200编程软件

s7-200是专为西门子s7-200系列可编程控制器量身打造的一款工业级编程工具。该工具基于Windows系统开发，功能强大，不仅能够帮助用户编写程序，还可实时监控程序的执行状态，成为西门子PLC用户不可或缺的开发伴侣。

软件特色

1、学习简单，能够高效解决复杂的自动化任务。

2、适用于所有SIMATIC S7-200 PLC机型的软件编程。

3、支持IL、LAD、FBD三种编程语言，且可随时在三者之间切换。

4、具备密码保护功能，确保程序安全。

5、STEP 7-Micro/WIN提供多种调试和测试工具，包括监视S7-200的用户程序状态、指定程序扫描次数及强制变量值等。

6、指令向导功能，包括PID自整定界面、PLC内置脉冲串输出(PTO)和脉宽调制(PWM)指令向导、数据向导及配方向导。

7、支持200和TD 200C文本显示界面 (TD 200向导)。

主要功能

支持在脱机模式下创建、修改及编辑用户程序。在在线模式下，可直接对与计算机建立通信的PLC进行多种操作，如上载、下载用户程序和组态数据等。在编辑程序的过程中，系统会进行语法检查，有效避免语法及数据类型方面的错误。同时还提供文档管理、加密处理，以及设置PLC工作方式、参数和运行监控等功能。

支持的操作系统

Microsoft Windows XP (Home/Professional)，含 SP3

Microsoft Vista Home-Basic，含 SP1 (32 位)

Microsoft Vista Home-Premium，含 SP1 (32 位)

Microsoft Vista Business，含 SP1 (32 位)

Microsoft Vista Ultimate，含 SP1 (32 位)

系统要求：需在上述操作系统下运行的PC。

兼容性：STEP 7-Micro/WIN V4.0 SP8与所有Simatic S7-200 CPU (CPU21x 和 22x)完全兼容。

最新的STEP 7-Micro/WIN V4.0.1可无障碍打开或进一步处理通过早期版本STEP 7-Micro/WIN V3.x或V4.x创建的程序。

通过STEP 7-Micro/WIN V2.x或更早版本创建的项目，需先用Micro/WIN V2.x保存后，方可通过STEP 7-Micro/WIN V3.x或V4.x打开。为此，安装光盘的子目录中包含了STEP 7-Micro/WIN V2.1软件。

通过STEP 7-Micro/WIN V4.0 SP8创建的项目无法直接打开或上传。

安装前的准备工作

1、在安装STEP 7-Micro/WIN V4.0 SP前，请确保在PG或PC上已安装并运行了早期版本的STEP 7-Micro/WIN V4.0。

2、下载STEP7-MicroWIN V4.0 SP8后，请解压该文件。

3、找到STEP7-Micro/WIN V4.0 SP8后的文件夹，切换至文件夹xx/MicroWIN，双击Rejoin.bat文件。

安装：

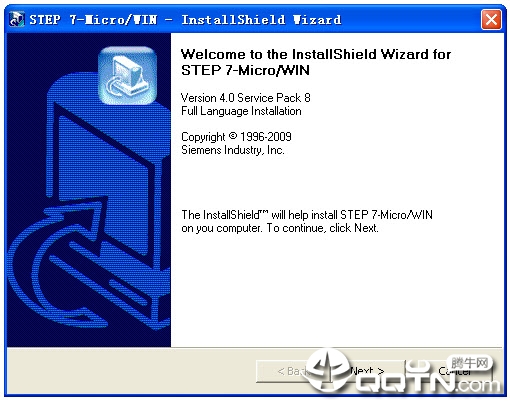

双击STEP7-MicroWIN_V40_SP8.exe文件以开始安装。

请遵循安装过程中弹出的提示进行操作。

第 1 步：通过Windows控制面板卸载旧版本STEP 7-Micro/WIN V4.0。

第 2 步：冷重启计算机。

第 3 步：再次双击STEP7-MicroWIN_V40_SP8.exe文件，安装STEP 7-Micro/WIN V4.0 SP8。

安装新的STEP7 Micro/WIN V4.0 SP8后，同时为下列软件安装了新补丁：

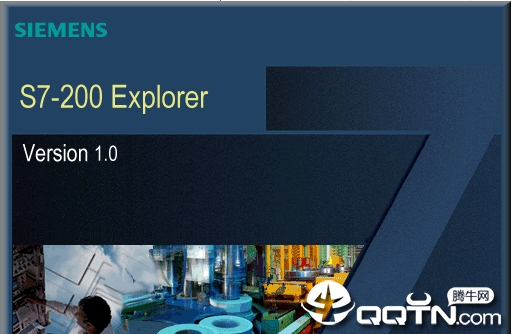

+ S7-200 Explorer

+ TD Keypad Designer

这两个程序均为STEP 7-Micro/WIN V4.0的免费组件，在安装新版本SP8时会自动升级。

安装新的STEP 7-Micro/WIN V4.0 SP8后，将自动升级已安装的STEP 7-Micro/WIN指令库。

STEP 7-Micro/WIN指令库（订货号：6ES7 830-2BC00-0YX0）是STEP 7-Micro/WIN的可选组件，需付费获取。

如在标准文件夹中未安装早期版本，则可能无法自动升级S7-200 Explorer和TD Keypad Designer。在这种情况下，需手动安装这两个软件包。请切换至相关目录，执行Rejoin.bat，然后按步骤进行安装。

对于已在使用旧版STEP 7-Micro/WIN V4.0的用户，新的STEP7 Micro/WIN V4.0 SP8将免费提供。
