GNS3是一款功能强大的网络模拟器，能够精确模拟多种网络设备的硬件平台，包括思科和瞻博的路由器、交换机、防火墙等。用户可轻松导入真实的IOS，且此软件为免费使用。

软件特色

Dynamips：一款能够让用户直接运行Cisco系统（IOS）的模拟器。

Dynagen：Dynamips的图形用户界面。

Pemu：PIX防火墙设备的模拟器。

Winpcap：一个在Windows平台上免费的公共网络访问系统，旨在为Win32应用程序提供对网络底层的访问能力。

设计精美的网络拓扑结构。

模拟Cisco路由设备及PIX防火墙。

真实仿真的以太网、ATM及帧中继交互。

支持加载和保存为Dynamips的配置格式，具备良好的兼容性，能够支持导出多种文件格式（G、PNG、BMP和XPM）。

使用方法

第一步：点击 Edit->Preferences… 在弹出的对话框中，右侧选择 Dynampis，并在 Executable path 中填写你安装GNS3的目录下的 Dynampis-wxp.exe。请注意，GNS3仅支持英文目录，若出现中文目录，将导致错误。（若您使用的是Windows 2000操作系统，选择Dynampis-2000，若为Vista，则选择Dynampis-wxp）

第二步：在 working directory 中任意指定一个目录，该目录将用于存放模拟器运行时产生的文件。设置完成后点击 OK。

第三步：点击 Edit->Ios image and hypervisors，在 image file 中导入您的Cisco IOS，然后点击 Save 按钮即可。

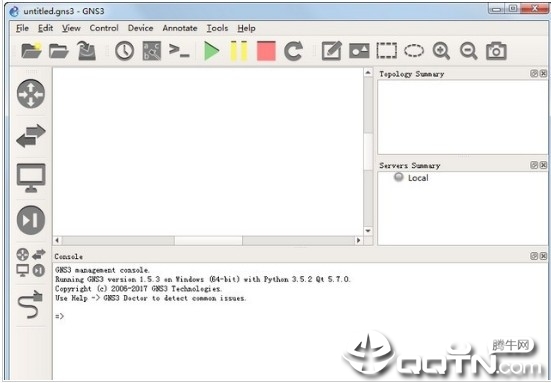

第四步：绘制拓扑图。只需将相关元件拖拽到界面中，通过双击或右击路由器和交换机的图标，可以进行简单的配置，例如图标命名及交换机接口属性设置。

第五步：点击 Emulation Mode。

现在是模拟器运行的关键步骤：

1. 输入 list 回车，命令会显示模拟器的相关信息。可见在 state 中显示为 stopped，旁边是红色的小灯。

2. 打开任务管理器，即按 ctrl+alt+del。然后在=>后面输入 start r4，此时 r4 的灯应变为绿色，同时任务管理器的 CPU 使用率会显著上升，这是因为模拟器在模拟路由器结构，无法判断路由器的 CPU 何时会空闲，因此始终维持满载状态。

此时我们需进行如下操作：输入 idlepc get r4，该命令将帮助程序计算出可能的 idlepc 值。在弹出的对话框中，您将看到可能的 idlepc 值，选择其中一个并输入编号。此时观察您的 CPU 使用率，如果没有下降，输入 idlepc show r4 以重新选择一个编号，并观察，如此反复进行。

如果 CPU 使用率有所下降，请点击开始-运行->输入 telnet 127.0.0.1 端口号。现在在出现的 telnet 命令框中按几次回车，然后按照以下命令输入：

NO //如果没有配置文件的提示，将询问是否设置，这里选择NO。

enable //进入特权模式。如果有密码，还需输入特权密码。

config terminal //进入全局配置模式。

no ip domain-lookup //关闭域名查找，主要用于避免输入错误命令时，路由器将错误命令视为域名进行查找。

line console 0 //进入控制台接口。

logging synchronous //日志同步，防止在通过控制台进行配置时，命令被日志信息打断。

exec-timeout 0 0 //设定超时时间为永不超时。

exit //退出控制台配置进程，返回全局配置进程。

hostname R1 //设定主机名为 R1，以便区分。

end //退出至特权模式。

总的来说，每当打开一个路由器时，都应先配置这些命令，以便后续的实验操作更加便利。当然，您也可以对 r2、r3、r5 等其他路由器采取类似的方法进行配置。若一切顺利，便可使用GNS3模拟器进行CISCO实验。由于模拟器不支持 telnet 下的 reload 命令，因此 reload 在模拟器中需先 stop 然后 start。最后，建议大家保存模拟器，以便下次直接使用。这是 Dynampis 模拟器最简单的路由拓扑，对于刚接触CISCO的用户而言，以上方法已足以完成路由部分的所有实验。

常见问题

GNS3模拟器官方版集成了哪些软件功能？

GNS3整合了以下软件：

Dynamips：一款能够让用户直接运行Cisco系统（IOS）的模拟器。

Dynagen：Dynamips的文本显示前端。

Pemu：PIX防火墙设备的模拟器。

Winpcap：在Windows平台上一个免费的公共网络访问系统，为Win32应用程序提供对网络底层的访问能力。

GNS3模拟器官方版无法运行该如何处理？

Windows Vista或Windows 7用户建议不要按照默认安装在C盘下，否则可能会导致无法正常运行，建议安装在D盘。

安装步骤

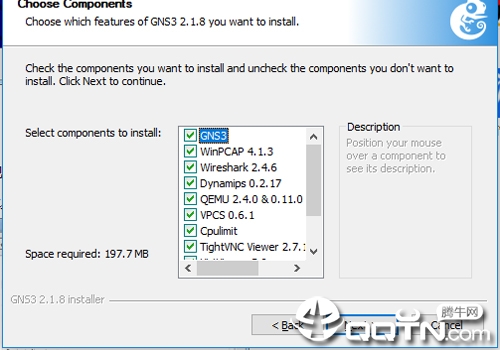

选择安装组件，接着一路点击 next，最后点击 install，安装成功后点击 finish。

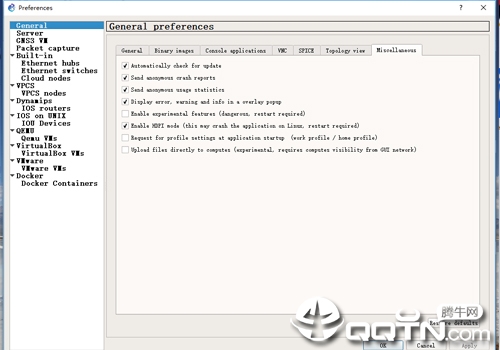

点击 Edit->Preferences 可根据需求进行设置。
