protel99se

Protel99se是一款已经成功实现的电路原理图与PCB设计的专业软件，源自Prokl Technology的精心研发。该软件以其强大的功能、简洁的界面和易学易用的特性而闻名，诚邀有兴趣的用户下载体验！

软件简介

Protel 99SE是由Protel公司推出的一款基于Windows平台的电路板设计软件。它能够从电气概念设计到输出物理生产数据，涵盖其中所有的分析、验证及设计数据管理。此软件功能强大，用户界面友好，易于上手，依然是各大中专院校电学专业的必修课程，同时也是行业内专业人士的首选电路板设计工具。
Protel99SE由两大核心部分组成：电路原理图设计（Advanced Schematic）与多层印刷电路板设计（Advanced PCB）。其中，Advanced Schematic又细分为电路图编辑器（Schematic）与元件库编辑器（Schematic Library）。

软件功能

根据系统的功能划分，Protel99se主要包含两大部分和六个功能模块。

电路工程设计部分
(1) 电路原理设计部分（Advanced Schematic 99）：此部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）等多种功能。其主要功能为绘制、修改和编辑电路原理图；更新和管理电路图零件库及相关信息。
(2) 印刷电路板设计系统（Advanced PCB 99）：该系统包含印刷电路板编辑器（简称PCB编辑器）、零件编辑器（简称PCBLib编辑器）以及电路板组件管理器。其核心功能为绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。
(3) 自动布线系统（Advanced Route 99）：此系统配备一款基于形状的无栅格自动布线器，实现印刷电路板的自动化布线。
电路仿真与PLD部分
(1) 电路模拟仿真系统（Advanced SIM 99）：此系统提供一个数字/模拟信号仿真器，能够对电路原理图进行信号模拟仿真，验证其正确性和可行性。
(2) 可编程逻辑设计系统（Advanced PLD 99）：此系统内含一个具语法功能的文本编辑器和波形编辑器（Waveform），主要用于逻辑电路的分析与综合，以及观察信号波形。PLD系统能最大程度简化逻辑部件，助力数字电路设计的高效化。
(3) 高级信号完整性分析系统（Advanced Integrity 99）：此系统提供精确的信号完整性分析，旨在分析PCB设计，检查电路设计参数，实验超调量、阻抗及信号谐波要求等。

Protel99se安装步骤

1、下载文件后进行解压，双击打开Protel99SE文件夹，点击setup.exe以开始安装；

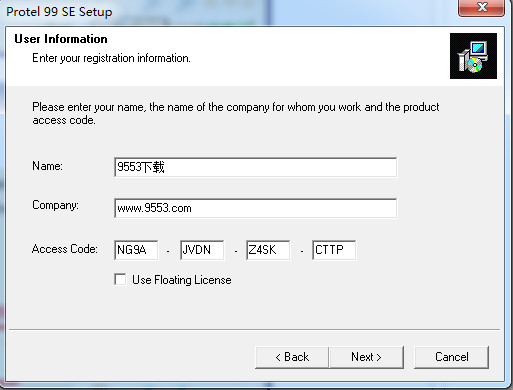

2、输入产品序列号：NG9A-JVDN-Z4SK-CTTP；

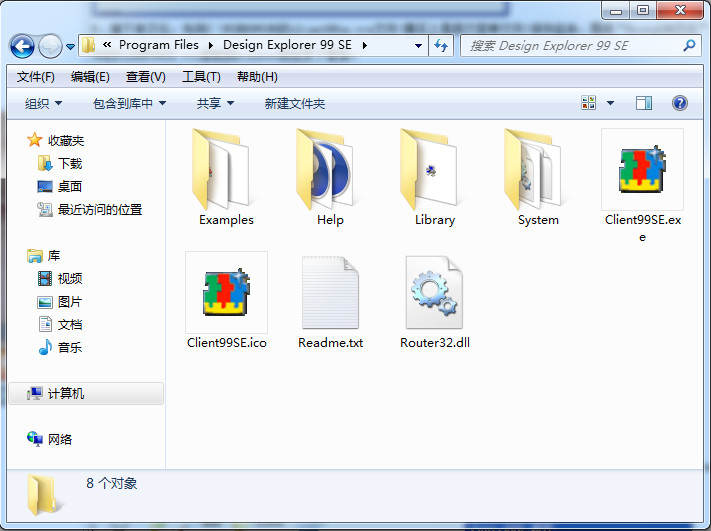

3、设置软件安装路径，建议通常不进行修改；

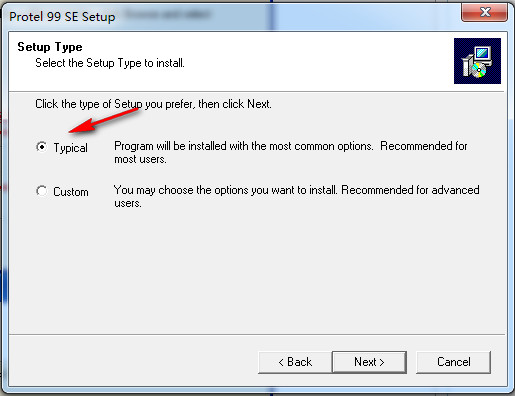

4、选择typical。

5、等待安装完成，稍候片刻；然后双击“Servicepack6”文件夹，点击“protel99seservicepack6.exe”进行SP6破解，接着双击安装protel99seservicepack6.exe。

随后进行汉化，将C:WINDOWS中的client99se.rcs文件（实际上为英文菜单文件）保存备份，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制至Windows根目录以替换。

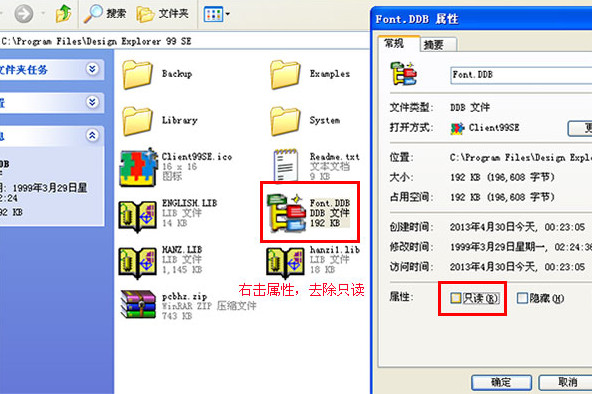

接着安装PCB汉字模块：将“pcb-hz”目录下所有文件复制至Design Explorer 99 se根目录中，并确保hanzi.lgs和Font.DDB文件的属性中去掉只读选项。

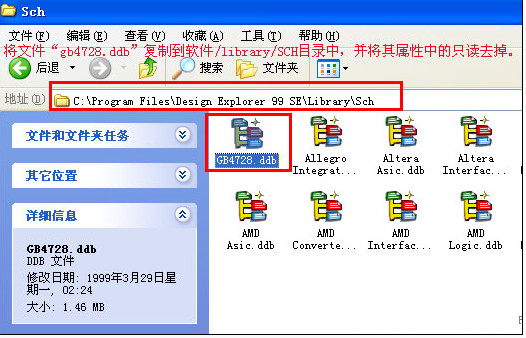

再安装国标码库：将文件“gb4728.ddb（国标库）”复制至Design Explorer 99 se/library/SCH目录中，并确保其属性中去掉只读选项。

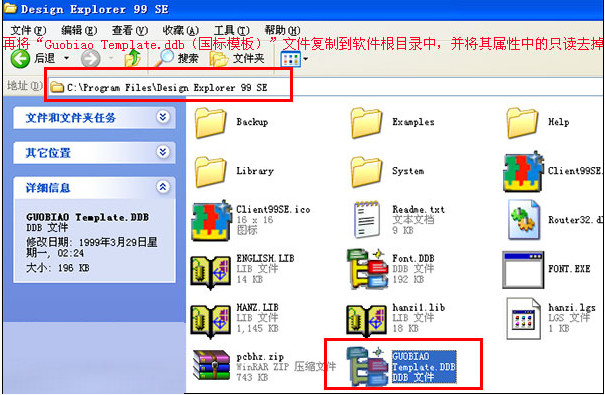

随后将“Guobiao Template.ddb（国标模板）”文件复制至Design Explorer 99 se根目录中，并去掉其属性中的只读选项。

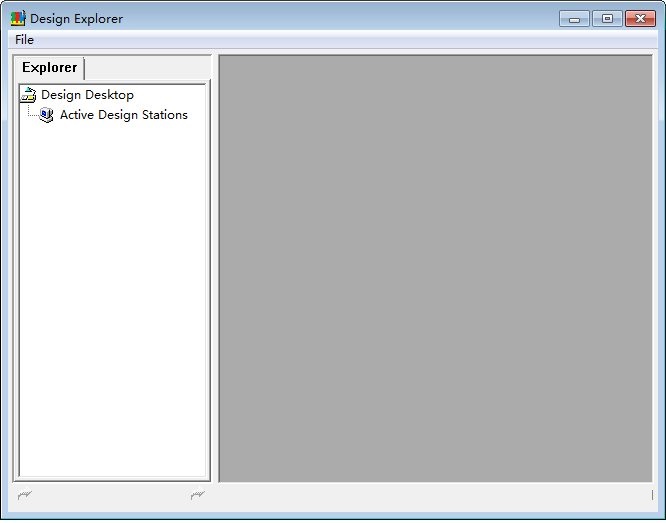

汉化完成后，双击桌面上的protel 99se图标，即可顺利使用。

功能特点

1、多图纸设计
在原理图设计中，提供多种组织图纸方案，可由单一图纸组成或由多张关联图纸构成，无需关注图纸编号，Protel99se将每个设计视为独立方案，允许模块化元件的建立，并可在独立图纸上完成，随后与主图连接。这种独立维护模块的设计使得多个工程师能够在同一方案中并行工作，模块亦可在不同方案中重复使用。
2、原理图连线设计
只需确定起始与终止点，Protel99se便会自动为原理图连线。通过菜单选择“Place/Wire”后，按空格键可切换连线方式，支持自动连线、任意角度、45度连线及90度连线，令设计者在设计过程中更加轻松自如。
3、检查原理图电性能的可靠性
打开LCD Controller.ddb设计数据库，选取LCD Controller文件夹下的LCDController.prj原理图设计窗口，Protel99se能助力进行电气规则检查。
4、同步设计
在Protel99软件中，实现原理图与PCB的同步设计十分简便。Protel99se包含强大的设计同步工具，轻松在原理图和PCB之间转移设计信息。
5、建立材料清单

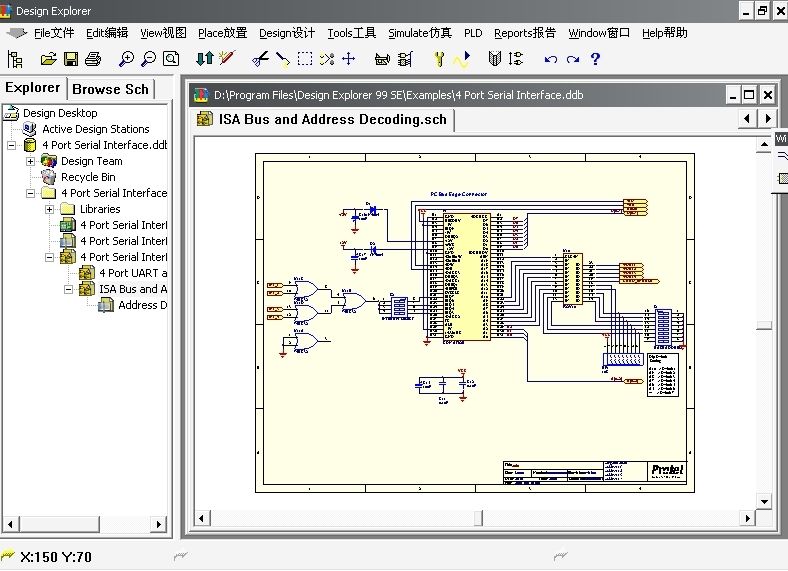

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下的“4Port Serial Interface.prj”文件设计窗口，选择“Repo”中的“Bill Of Material”菜单，依据导向选项完成选择，便可生成一份“Excel”风格的材料清单。
6、原理图仿真
Protel99se软件还提供丰富的仿真元件，每个元件均链接至标准的SPICE模型。5800个仿真元件分布在Sim.Ddb数据库的28个库中。在Protel99se中执行仿真，只需从仿真元件库中放置所需元件，连接原理图并添加激励源，轻松一击即可完成仿真。
7、布线设计
Protel 99se具备三种布线方式：忽略障碍布线（Ignore obstacle）、避免障碍布线（Avoid obstacle）及推挤布线（Push obstacle）。用户可根据实际需求选择不同的布线方式，在“Tools”工具菜单下的“Preferences”选项中进行选择，亦可通过“SHIFT+R”快捷键在三种方式间切换。
8、信号完整性分析
Protel99se配备高级信号完整性仿真器，能够分析PCB设计及检查设计参数的功能，测试过冲、下冲、阻抗及信号斜率要求。如任何设计要求（依据设计规则指定）存在问题，用户可从PCB运行反射或串扰分析，清晰查看其状态。

快捷键说明

Enter 选取或启动
按住鼠标右键移动整个浮动窗口
Esc 放弃或取消
F1 启动在线帮助窗口
Tab 启动浮动图件的属性窗口
Pgup 放大窗口显示比例
Pgdn 缩小窗口显示比例
End 刷新屏幕
Del 删除选取的元件（1个）
Ctrl+Del 删除选取的元件（2个或以上）
X+A 取消所有被选取图件的选取状态
X 将浮动图件左右翻转
Y 将浮动图件上下翻转
Space 将浮动图件旋转90度
Ctrl+Ins 将选取图件复制到编辑区
Shift+Ins 将剪贴板中的图件粘贴到编辑区
Shift+Del 将选取图件剪切放入剪贴板
Alt+Backspace 恢复前一次的操作
Ctrl+Backspace 取消前一次的恢复
Ctrl+G 跳转至指定位置
Ctrl+F 寻找指定内容
Alt+F4 关闭Protel
Spacebar 绘制导线、直线或总线时，改变走线模式
V+D 缩放视图以显示整张电路图
V+F 缩放视图以显示所有电路部件
Home 以光标位置为中心刷新屏幕
Esc 终止当前操作，返回待命状态
Backspace 放置导线或多边形时，删除最后一个顶点
Delete 放置导线或多边形时，删除最后一个顶点
Ctrl+Tab 在打开的各设计文件间切换
Alt+Tab 在打开的各应用程序间切换
A 弹出EditAlign子菜单
B 弹出ViewToolbars子菜单
E 弹出Edit菜单
F 弹出File菜单
H 弹出Help菜单
J 弹出EditJump菜单
L 弹出EditSet Location Markers子菜单
M 弹出EditMove子菜单
O 弹出Options菜单
P 弹出Place菜单
Q PCB中mm/mil单位切换
R 弹出Reports菜单
S 弹出EditSelect子菜单
T 弹出Tools菜单
V 弹出View菜单
W 弹出Window菜单
X 弹出EditDeselect菜单
Z 弹出Zoom菜单
左箭头 光标左移1个电气栅格
Shift+左箭头 光标左移10个电气栅格
右箭头 光标右移1个电气栅格
Shift+右箭头 光标右移10个电气栅格
上箭头 光标上移1个电气栅格
Shift+上箭头 光标上移10个电气栅格
下箭头 光标下移1个电气栅格
Shift+下箭头 光标下移10个电气栅格
Ctrl+1 以元件原始尺寸显示图纸
Ctrl+2 以200%原始尺寸显示图纸
Ctrl+4 以400%原始尺寸显示图纸
Ctrl+5 以50%原始尺寸显示图纸
Ctrl+F 查找指定字符
Ctrl+G 查找并替换字符
Ctrl+B 以选定对象的底边为基准，底部对齐
Ctrl+T 以选定对象的顶边为基准，顶部对齐
Ctrl+L 以选定对象的左边缘为基准，靠左对齐
Ctrl+R 以选定对象的右边缘为基准，靠右对齐
Ctrl+H 以选定对象的左右中心线为基准，水平居中排列
Ctrl+V 以选定对象的上下中心线为基准，垂直居中排列
Ctrl+Shift+H 使选定对象在左右边缘间水平均匀分布
Ctrl+Shift+V 使选定对象在上下边缘间垂直均匀分布
F3 查找下一个匹配字符
Shift+F4 将打开的所有文档窗口平铺显示
Shift+F5 将打开的所有文档窗口层叠显示
Shift+单击左鼠 选定单个对象
Ctrl+单击左鼠并释放ctrl 拖动单个对象
Shift+Ctrl+左鼠 移动单个对象
按Ctrl移动或拖动对象时，不受电气栅格限制
按Alt移动或拖动对象时，保持垂直方向
按Shift+Alt移动或拖动对象时，保持水平方向
按*号键可进行电路顶层和底层的切换
按+、-键可进行电路相邻层的切换
Shift+S 在PCB层间切换。
