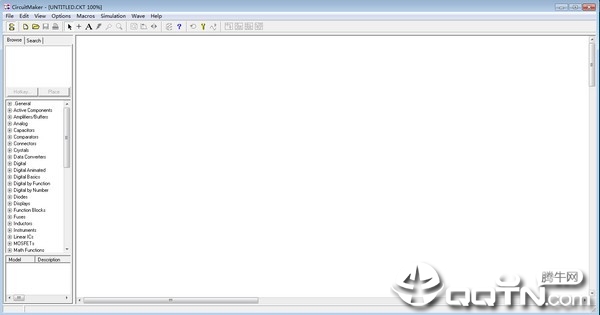

circuitmaker(继电器电路仿真软件)

circuitmaker是一款颇具声誉的继电器电路仿真软件。它主要提供多样化的仿真模块，包括变压器、乘法器、传输线、电动机、电容器、光学元件、继电器、丝和半导体场效应晶体管等应用，旨在检测继电器电路的准确性，真实地模拟继电器电路与电动机控制电路，极为适合新手使用。

基本简介

当继电器线圈通电之时，线圈内的铁芯便会产生强大的电磁力，吸引衔铁驱动簧片，使触点1与触点2断开，而触点1与触点3则接通。待线圈断电后，弹簧会使簧片复位，从而使触点1与触点2重新接通，触点1与触点3则断开。我们只需将需控制的电路接入触点1与触点2之间（此为常闭触点）或触点1与触点3之间（此为常开触点），便可利用继电器实现特定的控制功能。

软件特色

1、 / DFM验证输出

当您准备将设计转化为实际的电路板时，CircuitMaker将生成符合行业标准的CAM输出。您可以选择Gerber NC Drill、O ++，或两者兼而有之。此外，IPC测试点报告及其他所有必要的专业制造输出也可轻松生成，确保您的电路板通过DFM及组装设计规则的检验，整个过程简洁高效。

2、从其他工具导入设计

支持多种PCB和原理图文件的导入。CircuitMaker配备了一系列导入模块，包括OrCAD、PCAD、PADS、EAE、Protel等，功能强大。

3、NATIVE 3D

Altium Native 3D技术意味着在PCB编辑器中，您只需轻按3键，便可立即查看PCB布局，且能够显示任何组件清除行为的违规情况，甚至可以清晰了解重叠距离，从而使设计首先达到要求。

运行原理

当继电器线圈通电时，线圈内的铁芯产生强大的电磁力，吸引衔铁带动簧片，导致触点1与触点2断开，触点1与触点3接通。待线圈断电后，弹簧使簧片复位，使触点1与触点2重新接通，触点1与触点3则断开。只需将需控制的电路接入触点1与触点2之间（常闭触点）或触点1与触点3之间（常开触点），便可通过继电器实现特定的控制目的。

常见问题

继电器的好坏检测：

1.可用万用表的欧姆档R×100测量继电器线圈的电阻。4098（6V）继电器线圈的电阻大约为100欧姆。如电阻为无限大，说明线圈已断路；若电阻为零，则说明线圈短路，均不可使用。

2.将线圈引脚4、5两端接入直流电压。逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值即为继电器的吸合电压，此电压值应小于工作电压值。继电器吸合后，再逐渐降低电压，当听到“咯”的一声衔铁释放时，衔铁复位；一般释放电压应为吸合电压的1/3左右，否则继电器的工作将不稳定。
